Tabela zbieżności kół: Czytaj i oszczędzaj! Poradnik eksperta

Witaj w kompleksowym przewodniku po tabelach zbieżności kół kluczowym narzędziu do zrozumienia i utrzymania prawidłowej geometrii zawieszenia Twojego pojazdu. Ten artykuł dostarczy Ci konkretnych, liczbowych danych oraz wyczerpujących wyjaśnień na temat parametrów takich jak zbieżność, kąt pochylenia koła czy kąt wyprzedzenia sworznia zwrotnicy, które są niezbędne dla bezpieczeństwa, komfortu jazdy i ekonomicznej eksploatacji samochodu.

Dlaczego „tabela zbieżności kół” to klucz do zrozumienia Twojego samochodu?

Zanim zagłębimy się w szczegóły konkretnych wartości, warto zrozumieć, dlaczego w ogóle mówimy o „tabelach zbieżności” i co one tak naprawdę oznaczają dla kondycji naszego pojazdu. Prawidłowa geometria kół to moim zdaniem jeden z najbardziej niedocenianych aspektów dbałości o samochód, a jej zaniedbanie może mieć daleko idące konsekwencje.

Czym jest geometria kół, a czym sama zbieżność? Wyjaśniamy różnice

Często spotykam się z myleniem pojęć "geometria kół" i "zbieżność". W rzeczywistości, geometria kół to znacznie szersze pojęcie, obejmujące całokształt ustawień zawieszenia pojazdu. Składa się na nią wiele parametrów, takich jak kąt pochylenia koła (camber), kąt wyprzedzenia sworznia zwrotnicy (caster) oraz, oczywiście, zbieżność.

Zbieżność kół natomiast jest jednym z kluczowych parametrów geometrii i określa wzajemne położenie kół na tej samej osi. Mówiąc prościej, informuje nas, czy koła są skierowane lekko do wewnątrz, na zewnątrz, czy też są idealnie równoległe. Jest to element, który ma bezpośredni wpływ na stabilność jazdy na prostych odcinkach oraz na zużycie opon, ale pamiętajmy, że to tylko jeden z elementów skomplikowanej układanki, jaką jest cała geometria zawieszenia.

Po co producenci aut komplikują sprawę? Celowe odchylenia od równoległości

Można by pomyśleć, że najprościej byłoby, gdyby wszystkie koła były ustawione idealnie równolegle do siebie i prostopadle do nawierzchni. Nic bardziej mylnego! Producenci samochodów stosują precyzyjne, często pozornie "skomplikowane" ustawienia geometrii kół, w tym celowe odchylenia od idealnej równoległości, i nie jest to bynajmniej żadna komplikacja. To wynik lat inżynierskich badań i kompromisów, mających na celu optymalizację wielu, często sprzecznych ze sobą, cech.

Te ustawienia mają za zadanie zapewnić stabilność jazdy przy różnych prędkościach, precyzję prowadzenia, komfort podróżowania, minimalizację zużycia opon oraz, co najważniejsze, bezpieczeństwo w zróżnicowanych warunkach drogowych zarówno na prostej, jak i w ostrych zakrętach, na suchej i mokrej nawierzchni. Każdy milimetr czy stopień odchylenia ma swoje uzasadnienie i wpływa na to, jak samochód zachowuje się na drodze. To właśnie te precyzyjne dane znajdziemy w tabelach zbieżności.

Jak czytać tabelę zbieżności? Kluczowe parametry pod lupą

Rozszyfrowanie wydruku z geometrii kół lub danych z tabeli zbieżności może wydawać się skomplikowane, ale gdy zrozumiemy podstawowe parametry, wszystko staje się znacznie jaśniejsze. Przyjrzyjmy się najważniejszym z nich.

Zbieżność dodatnia i ujemna (+/-): Co oznacza dla prowadzenia auta?

Jak już wspomniałem, zbieżność określa wzajemne położenie kół na tej samej osi. Wartości podawane są zazwyczaj w stopniach i minutach kątowych lub w milimetrach. Omówmy trzy kluczowe scenariusze:

• Zbieżność dodatnia (koła skierowane do wewnątrz): Oznacza, że przednie krawędzie kół są bliżej siebie niż tylne. Zazwyczaj stosowana w samochodach z napędem na tylną oś, aby kompensować siły rozbieżne powstające podczas jazdy. Zapewnia lepszą stabilność na prostej, ale może zwiększać opory toczenia i powodować szybsze zużycie zewnętrznych krawędzi opon.
• Zbieżność ujemna (rozbieżność, koła na zewnątrz): Przednie krawędzie kół są dalej od siebie niż tylne. Często spotykana w samochodach z napędem na przednią oś. Poprawia precyzję prowadzenia i reakcję na skręt, ale może negatywnie wpływać na stabilność na prostej i prowadzić do szybszego zużycia wewnętrznych krawędzi opon.
• Zbieżność zerowa (koła równoległe): Krawędzie kół są idealnie równoległe. Rzadko stosowana, ponieważ nawet niewielkie siły podczas jazdy mogą spowodować niepożądane efekty.

Niewłaściwa zbieżność to jedna z głównych przyczyn nierównomiernego i przyspieszonego zużycia opon, a także "ściągania" samochodu na bok.

Kąt pochylenia koła (Camber): Sekret przyczepności w zakrętach

Kąt pochylenia koła, czyli camber (PK), to kąt zawarty między płaszczyzną koła a pionem. Mówiąc prościej, określa, czy koło jest pochylone do wewnątrz, czy na zewnątrz pojazdu. Ma on fundamentalne znaczenie dla przyczepności, zwłaszcza podczas pokonywania zakrętów.

• Dodatni camber (góra koła na zewnątrz): Oznacza, że górna część koła jest odchylona na zewnątrz pojazdu. Zwiększa stabilność na prostej, ale zmniejsza powierzchnię styku opony z nawierzchnią w zakrętach. Może powodować zużycie zewnętrznej krawędzi opony.
• Ujemny camber (góra koła do wewnątrz): Górna część koła jest odchylona do wewnątrz pojazdu. Jest to często stosowane w samochodach sportowych, ponieważ poprawia przyczepność w zakrętach, zwiększając powierzchnię styku opony. Zbyt duży ujemny camber może jednak prowadzić do szybszego zużycia wewnętrznej krawędzi bieżnika podczas jazdy na wprost.

Prawidłowo ustawiony camber pozwala na maksymalne wykorzystanie powierzchni styku opony z drogą, co jest kluczowe dla bezpieczeństwa i osiągów.

Kąt wyprzedzenia sworznia zwrotnicy (Caster): Dlaczego kierownica sama wraca na wprost?

Kąt wyprzedzenia sworznia zwrotnicy (WSZ), znany również jako caster, to kąt pochylenia osi obrotu koła (sworznia zwrotnicy) w stosunku do pionu, patrząc z boku pojazdu. Ten parametr jest odpowiedzialny za niezwykle ważne zjawisko: samoczynne powracanie kierownicy do pozycji na wprost po wykonaniu skrętu.

Dodatni caster (oś obrotu pochylona do tyłu) działa jak kółka w wózku sklepowym dąży do ustawienia koła w kierunku jazdy, zapewniając stabilność kierunkową, zwłaszcza przy wyższych prędkościach. To właśnie dzięki casterowi czujemy "ciężar" kierownicy i mamy dobre "czucie" drogi. Niewłaściwy caster może sprawić, że kierownica będzie zbyt lekka lub zbyt ciężka, a samochód będzie niestabilny na prostej.

Pozostałe wartości w tabeli: Kąt PSZ i promień zataczania co musisz o nich wiedzieć?

Oprócz tych trzech głównych parametrów, w tabelach geometrii znajdziemy również inne wartości, które mają swoje znaczenie:

• Kąt pochylenia sworznia zwrotnicy (PSZ): Ten kąt, mierzony w płaszczyźnie poprzecznej pojazdu, wpływa na siłę potrzebną do skrętu kierownicą oraz na zachowanie pojazdu na nierównościach. W połączeniu z kątem pochylenia koła (camber) tworzy tzw. promień zataczania, który ma wpływ na stabilność i czucie kierownicy.
• Promień zataczania: Jest to odległość między punktem przecięcia osi sworznia zwrotnicy z nawierzchnią a środkiem styku opony z nawierzchnią. Może być dodatni, ujemny lub zerowy. Promień zataczania wpływa na stabilność kierunkową, zwłaszcza podczas hamowania i na nierównościach. Jego nieprawidłowa wartość może powodować "szarpanie" kierownicą przy hamowaniu lub na wybojach.

Jak widać, każdy z tych parametrów jest ze sobą powiązany i ma wpływ na ogólne zachowanie pojazdu. Dlatego też profesjonalne ustawienie geometrii kół to proces kompleksowy, a nie tylko regulacja jednego kąta.

Najczęstsze objawy złego ustawienia kół, których nie wolno ignorować

Niewłaściwa geometria kół to problem, który rzadko objawia się nagle i drastycznie. Zazwyczaj są to subtelne sygnały, które z czasem stają się coraz bardziej uciążliwe i kosztowne. Jako doświadczony kierowca i mechanik, zawsze podkreślam, że ignorowanie tych objawów to prosta droga do poważniejszych problemów.

Twój portfel cierpi: Jak zła geometria wpływa na zużycie opon i paliwa?

Jednym z najbardziej namacalnych i kosztownych objawów złej geometrii jest nierównomierne i przyspieszone zużycie opon. Zamiast zużywać się równomiernie na całej szerokości bieżnika, opony zaczynają być "ścinane" albo po wewnętrznej, albo po zewnętrznej krawędzi. To nie tylko skraca żywotność drogich opon, ale także znacząco pogarsza przyczepność i bezpieczeństwo. Opony mogą zużyć się nawet o kilkadziesiąt procent szybciej niż powinny, co, jak łatwo policzyć, jest sporym wydatkiem.

Dodatkowo, nieprawidłowe ustawienie kół zwiększa opory toczenia. Opony zamiast toczyć się swobodnie, są "ciągnięte" lub "pchane" pod kątem. To z kolei prowadzi do zwiększonego zużycia paliwa. Choć pojedynczy litr może nie wydawać się dużą różnicą, w skali roku czy dziesiątek tysięcy kilometrów, te dodatkowe koszty mogą być naprawdę znaczące i uderzyć w budżet kierowcy.

Samochód „ściąga” na bok? To prosta droga do niebezpieczeństwa

Objaw, który moim zdaniem powinien zapalić czerwoną lampkę w głowie każdego kierowcy, to "ściąganie" samochodu na bok. Jeśli podczas jazdy na prostej drodze musisz stale korygować tor jazdy kierownicą, aby utrzymać auto na pasie, to niemal pewne, że masz problem z geometrią. Jest to niezwykle niebezpieczne, ponieważ wymaga ciągłej uwagi i reakcji kierowcy, co zwiększa zmęczenie i ryzyko błędu. W sytuacjach awaryjnych, na przykład podczas nagłego hamowania czy omijania przeszkody, lub na śliskiej nawierzchni, takie zachowanie pojazdu może prowadzić do utraty kontroli i poważnego wypadku.

Krzywa kierownica i niepokojące drgania co próbuje Ci powiedzieć Twoje auto?

Inne, równie ważne sygnały to krzywo ustawiona kierownica podczas jazdy na wprost. Jeśli kierownica nie znajduje się w pozycji centralnej, a samochód jedzie prosto, to wyraźny znak, że geometria kół jest zaburzona. To nie tylko kwestia estetyki, ale przede wszystkim dowód na to, że układ kierowniczy pracuje w nienaturalnym położeniu.

Z kolei drgania kierownicy, zwłaszcza przy określonych prędkościach, mogą wskazywać na wiele problemów od niewyważonych kół, przez uszkodzone felgi, aż po właśnie złą geometrię. Warto pamiętać, że nawet jeśli przyczyną drgań jest coś innego, nieprawidłowa geometria może te drgania potęgować i przyspieszać zużycie innych elementów. Te sygnały to nic innego jak "komunikaty" od Twojego samochodu, których absolutnie nie wolno ignorować.

Niewidoczne skutki: Przyspieszone zużycie wahaczy, drążków i łożysk

Oprócz widocznych i odczuwalnych objawów, zła geometria kół ma również swoje "niewidoczne" skutki, które objawiają się dopiero po pewnym czasie, często w postaci drogich napraw. Niewłaściwe ustawienie generuje nienaturalne obciążenia dla wielu komponentów zawieszenia i układu kierowniczego. Wahacze, sworznie, drążki kierownicze, końcówki drążków, łożyska kół, a nawet amortyzatory wszystkie te elementy są narażone na znacznie szybsze zużycie, niż gdyby geometria była prawidłowa.

Oznacza to, że zamiast cieszyć się długą żywotnością tych części, będziemy zmuszeni do ich przedwczesnej wymiany, co generuje dodatkowe, często wysokie koszty. Zła geometria to zatem nie tylko problem z prowadzeniem czy oponami, ale także ukryty "złodziej" pieniędzy z naszego portfela, prowadzący do pogorszenia ogólnej kondycji pojazdu i obniżenia jego wartości.

Gdzie znaleźć wiarygodne dane zbieżności dla Twojego modelu?

Kiedy już wiemy, jak ważna jest prawidłowa geometria kół i jakie objawy świadczą o jej zaburzeniu, naturalnie pojawia się pytanie: skąd wziąć te wszystkie precyzyjne wartości dla mojego konkretnego modelu samochodu? To kluczowe pytanie, ponieważ bez dokładnych danych producenta, żadna regulacja nie będzie skuteczna.

Darmowe bazy danych online czy można im zaufać?

W dobie internetu łatwo natknąć się na darmowe bazy danych online, które obiecują dostarczyć parametry geometrii dla niemal każdego pojazdu. Ich główną zaletą jest oczywiście dostępność i brak kosztów. Mogą stanowić dobry punkt wyjścia do ogólnego zorientowania się w temacie, a czasem nawet pomóc w wstępnej diagnozie.

Jednakże, z mojego doświadczenia wynika, że należy podchodzić do nich z dużą ostrożnością. Ich główne wady to potencjalna nieaktualność danych, błędy wynikające z ręcznego wprowadzania informacji, a także często brak szczegółowych informacji, takich jak tolerancje czy procedury regulacji. Zawsze podkreślam, że choć mogą być pomocne na etapie researchu, nigdy nie powinny być jedynym źródłem danych przed przystąpieniem do faktycznej regulacji w warsztacie.

Profesjonalne oprogramowanie warsztatowe (np. Autodata) jako pewne źródło

Jeśli szukamy wiarygodnych i precyzyjnych danych, powinniśmy zwrócić się ku źródłom, z których korzystają profesjonalne warsztaty. Mówię tu o specjalistycznym oprogramowaniu warsztatowym, takim jak na przykład Autodata, Bosch ESI[tronic] czy HaynesPro. To właśnie te bazy danych są najbardziej godne zaufania i stanowią standard w branży.

Dlaczego? Ponieważ są one regularnie aktualizowane, a dane pochodzą bezpośrednio od producentów pojazdów. Zawierają nie tylko precyzyjne wartości kątów i zbieżności, ale także dopuszczalne tolerancje, szczegółowe schematy regulacji, a często nawet instrukcje dotyczące demontażu i montażu poszczególnych elementów zawieszenia. To gwarantuje, że mechanik ma dostęp do najdokładniejszych i najbardziej aktualnych informacji, co jest kluczowe dla prawidłowego wykonania usługi.

Przykładowa tabela zbieżności dla najpopularniejszych aut w Polsce [fragment]

Aby dać Państwu wyobrażenie o tym, jak wyglądają dane w tabelach zbieżności, przygotowałem krótki fragment z fikcyjnymi, aczkolwiek realistycznymi wartościami dla kilku popularnych modeli samochodów w Polsce. Pamiętajcie, że są to jedynie przykłady rzeczywiste dane zawsze należy sprawdzić dla konkretnego rocznika i wersji wyposażenia Waszego pojazdu.

Powyższe wartości są jedynie przykładami i mają charakter poglądowy. Rzeczywiste parametry geometrii kół dla Twojego pojazdu mogą się różnić w zależności od rocznika, wersji silnikowej i wyposażenia. Zawsze należy korzystać z danych producenta lub profesjonalnych baz serwisowych.

Ustawienie zbieżności w praktyce: Przebieg i koszty usługi

Skoro już wiemy, co to jest geometria, jakie są jej parametry i gdzie szukać danych, przejdźmy do praktyki. Kiedy należy udać się do warsztatu i czego możemy się spodziewać podczas profesjonalnej regulacji?

Kiedy wizyta w warsztacie jest absolutnie konieczna?

Regularna kontrola geometrii kół to podstawa, ale są sytuacje, w których wizyta w warsztacie staje się absolutnie niezbędna. Oto lista kluczowych momentów, których nie wolno przegapić:

• Regularne przeglądy: Zalecam kontrolę geometrii co roku lub co 15-20 tysięcy kilometrów, nawet jeśli nie zauważasz żadnych niepokojących objawów. To inwestycja w długowieczność opon i bezpieczeństwo.
• Po każdej ingerencji w zawieszenie: Wymiana wahaczy, sworzni, końcówek drążków kierowniczych, amortyzatorów, sprężyn czy innych elementów zawieszenia zawsze wymaga ponownego ustawienia geometrii.
• Po wjechaniu w dużą dziurę lub uderzeniu w krawężnik: Nawet jednorazowe, silne uderzenie może przestawić parametry geometrii.
• Po kolizji: Nawet drobna stłuczka może mieć wpływ na ustawienie zawieszenia.
• Przy wymianie opon na nowe: Nowe opony to spory wydatek, a zła geometria szybko je zniszczy. Warto zadbać o ich prawidłowe ustawienie.
• Po zaobserwowaniu jakichkolwiek objawów złej geometrii: Ściąganie, krzywa kierownica, nierównomierne zużycie opon czy drgania to sygnały, że nie ma na co czekać.

Jak wygląda profesjonalna regulacja geometrii 3D krok po kroku?

Współczesne warsztaty korzystają z zaawansowanych systemów do pomiaru geometrii 3D, które zapewniają niezwykłą precyzję. Proces zazwyczaj wygląda następująco:

1. Przygotowanie pojazdu: Mechanik sprawdza ciśnienie w oponach (musi być prawidłowe), stan zawieszenia (brak luzów w elementach takich jak sworznie czy silentblocki) oraz ewentualne uszkodzenia felg. Samochód jest następnie wjeżdżany na specjalne stanowisko.

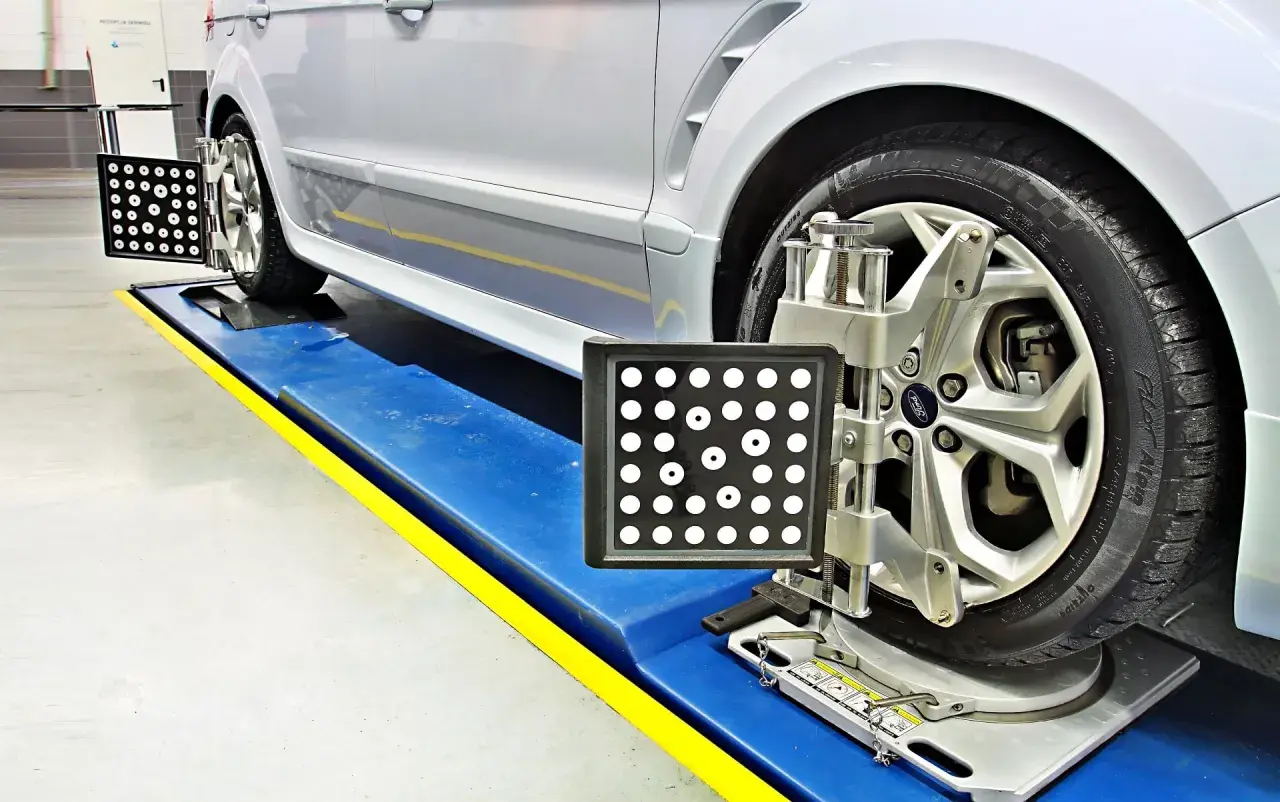

2. Montaż głowic pomiarowych: Na każde koło montowane są specjalne głowice (tarcze refleksyjne), które są "widziane" przez kamery systemu 3D.
3. Wstępny pomiar i analiza: Komputer odczytuje aktualne parametry geometrii kół i porównuje je z danymi producenta dla danego modelu pojazdu. Na ekranie wyświetlane są różnice i wskazania, które parametry wymagają korekty.
4. Regulacja: Mechanik, postępując zgodnie z instrukcjami systemu, dokonuje regulacji poszczególnych parametrów (zbieżność, kąt pochylenia, kąt wyprzedzenia) za pomocą śrub regulacyjnych w zawieszeniu. System na bieżąco monitoruje zmiany, co pozwala na bardzo precyzyjne ustawienie.

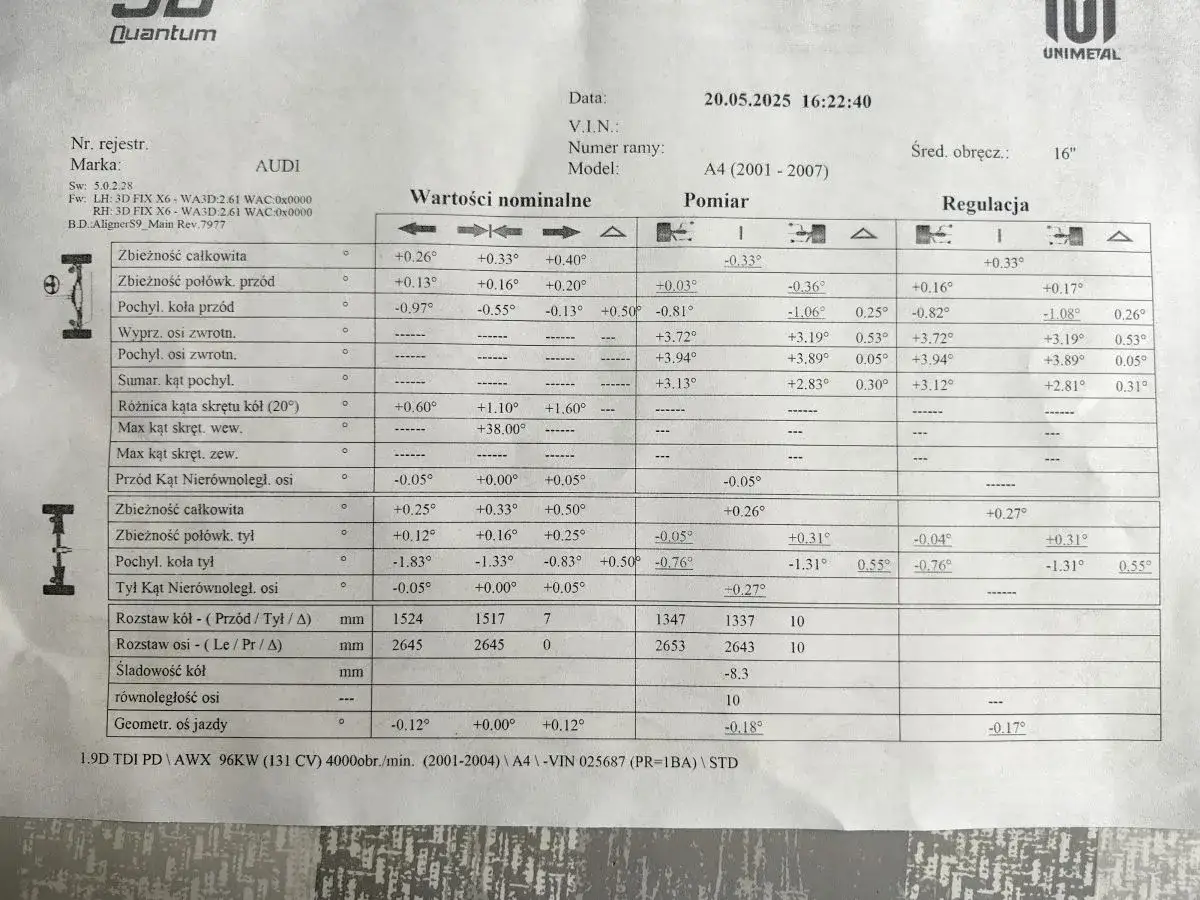

5. Wydruk końcowy: Po zakończeniu regulacji generowany jest wydruk, który przedstawia wartości geometrii przed i po regulacji. To ważny dokument, który potwierdza prawidłowe wykonanie usługi i daje kierowcy pewność, że jego auto jest właściwie ustawione.

Przeczytaj również: Polskie platformy rozrywkowe online: legalność, płatności w PLN, bonusy i praktyczne ryzyka

Ile kosztuje ustawienie zbieżności, a ile pełna geometria? Aktualne ceny na rynku

Koszty usług związanych z geometrią kół mogą się różnić w zależności od regionu, renomy warsztatu oraz skomplikowania zawieszenia w danym modelu auta. Poniżej przedstawiam orientacyjne widełki cenowe w Polsce:

• Samo sprawdzenie zbieżności: Kosztuje zazwyczaj od 50 zł do 80 zł. To tylko pomiar, bez regulacji.
• Ustawienie zbieżności na jednej osi: Jeśli problem dotyczy tylko jednej osi, cena wynosi od 100 zł do 160 zł.
• Pełna geometria obu osi: To najczęściej wybierana i najbardziej kompleksowa usługa, obejmująca pomiar i regulację wszystkich parametrów na obu osiach. Kosztuje od 200 zł do 350 zł.

Warto pamiętać, że ceny mogą być wyższe w dużych miastach. Dodatkowo, jeśli mechanik napotka na zapieczone śruby regulacyjne, których odblokowanie wymaga dodatkowej pracy (np. podgrzewania, użycia specjalnych narzędzi), koszt usługi może wzrosnąć. Zawsze warto zapytać o to przed rozpoczęciem pracy.

Podsumowanie: Dlaczego regularna kontrola geometrii to inwestycja, a nie wydatek?

Podsumowując, regularna kontrola i korekta geometrii kół to moim zdaniem jedna z najważniejszych inwestycji, jakie możemy poczynić w nasz samochód. To nie jest zbędny wydatek, ale przemyślana decyzja, która przekłada się na realne korzyści. Prawidłowo ustawiona geometria to przede wszystkim większe bezpieczeństwo na drodze, lepsza stabilność i precyzja prowadzenia, co jest nieocenione w każdej sytuacji.

Co więcej, dbałość o geometrię to także znaczące oszczędności. Wydłużona żywotność opon, niższe zużycie paliwa oraz mniejsze ryzyko kosztownych napraw elementów zawieszenia to wszystko sprawia, że początkowy koszt regulacji szybko się zwraca. Jak zawsze podkreślam, dbałość o geometrię to dbałość o własne bezpieczeństwo, komfort jazdy i portfel. Nie ignoruj sygnałów, które wysyła Ci Twój samochód, i regularnie sprawdzaj jego ustawienia. To się po prostu opłaca.
